气动小流量调节阀

产品展示>> 气动调节阀>>气动小流量调节阀
一、气动小流量调节阀 产品概述

上海川沪阀门有限公司生产的ZJSW、ZJSY气动微小流量调节阀,简称气动小流量调节阀,是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构,与普通单座阀相比具有性能稳定,调节精度高,气动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。
特点:
气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
适用场景:
气动薄膜小流量调节阀特点适用于流量大,泄漏量要求严格的场合,广泛应用于要求噪音低、压差小、调节要求高的工业过程自动控制系统中。

二、气动小流量调节阀 产品图片

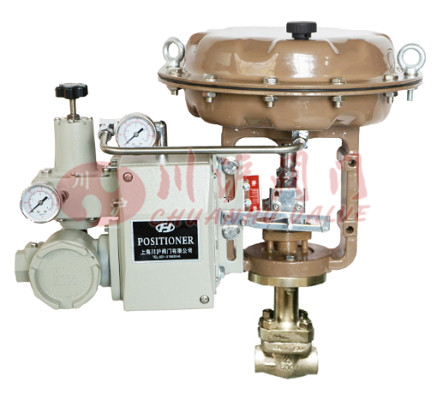

气动小流量调节阀
气动小流量调节阀(不锈钢螺纹连接)
三、气动小流量调节阀 零部件参数

零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀座 304 304 316 316L
阀芯 304 304 316 316L
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L
四、气动小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比、直线性
配用执行器型号 ZHA/B-11
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式
五、气动小流量调节阀 气动薄膜执行机构参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动小流量调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

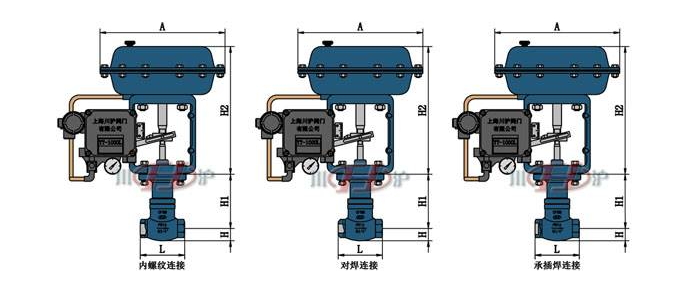

七、气动小流量调节阀 结构图

气动小流量调节阀结构图
八、气动小流量调节阀 连接尺寸

公称通径DN 阀座直径dn L H H1 H2 A
G3/8" 1.5~15 95 30 130 350 230
G1/2" 1.5~15 95 30 130 350 230
G3/4" 1.5~15 110 30 130 350 230
G1" 1.5~15 110 30 130 350 230

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
