一、快速切断球阀超薄式 产品概述

上海川沪阀门有限公司生产的快速切断球阀超薄式,气动超薄球阀(亦称气动对夹球阀)是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,是由单(双)作用活塞式气动执行器及超薄球阀组成。可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动超薄球阀(气动对夹球阀)球芯通道形状有矩形、V形及O形。小口径的气动超薄球阀,阀门开闭时间可以在1-3秒内,实现完全的开闭。
特点:
1.结构简单、体积小、重量轻。
2.紧密可靠、密封性好。
3.操作方便,开闭迅速。
适用场景:
快速切断球阀超薄式适用于在石油、化工、冶金、电站、轻工等领域,对油、水、气及 纸浆或纤维状流体进行切断控制。

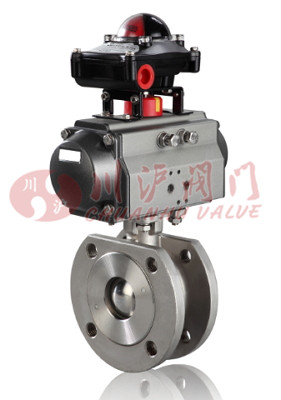

二、快速切断球阀超薄式 产品图片

快速切断球阀超薄式
快速切断球阀超薄式
三、快速切断球阀超薄式 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、快速切断球阀超薄式 技术参数

公称通径 DN10~150mm
公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
流量特性 快开特性
可调范围 DN10-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
五、快速切断球阀超薄式 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、快速切断球阀超薄式 性能规范

公称通径DN(mm) DN15-150
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

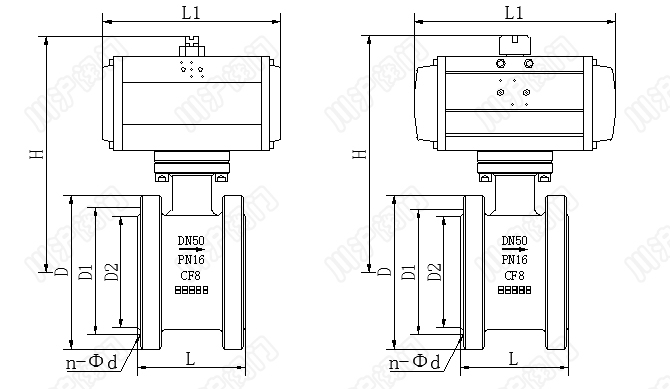

七、快速切断球阀超薄式 结构图

快速切断球阀超薄式
八、快速切断球阀超薄式 连接尺寸

公称通径DN(mm) L D D1 D2 n-Φd H L1
15 35 95 65 45 4-M12 185 130
20 38 105 75 55 4-M12 191 140
25 42 115 85 65 4-M12 193 150
32 50 135 100 78 4-M16 212 165
40 60 145 110 85 4-M16 217 180
50 70 160 125 100 4-M16 260 200
65 95 180 145 120 4-M16 293 220
80 118 195 160 135 8-M16 323 250
100 140 215 180 155 8-M16 382 280
125 175 245 210 185 8-M16 468 320
150 210 280 240 210 8-M16 510 360

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
