2W电磁阀
一、2W电磁阀 产品概述
上海川沪阀门有限公司生产的2W电磁阀是自动化控制系统中常见的管路开关元件，被广泛应用于石油，化工，冶金，纺织，食品，造船，医疗，环保及其他各工业部门的管路装置中，完成系统中气体，水，液体，油类（≤40E）等介质的自动控制，实现节能和程序的自动化。

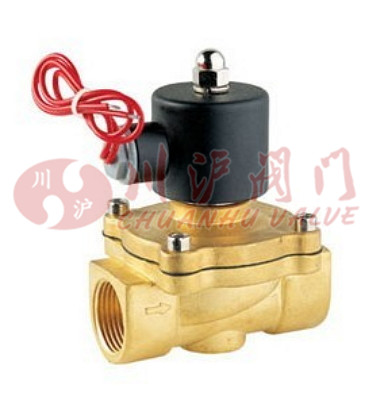

二、2W电磁阀 产品图片
 |
| 2W电磁阀(黄铜内螺纹连接) |
三、2W电磁阀 技术参数
| 型号 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
|---|---|---|---|---|---|---|---|
| 2S-10 | 2S-15 | 2S-20 | 2S-25 | 2S-35 | 2S-40 | 2S-50 | |
| 流量孔径 | 16 | 20 | 25 | 35 | 40 | 50 | |
| CV值 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| 接管口径 | G3/8 | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 |
| 动作方式 | 先导式 | ||||||
| 工作介质 | 空气,水, 油 | ||||||
| 型号 | 常闭式 | ||||||
| 使用流体粘度 | 20CST Below | ||||||
| 使用压力 | 2W：1.0/2WH：3.5 | ||||||
| 大耐压力 | 空气 0～0.7, 水 0～0.5,油,0～0.5 | ||||||
| 使用温度范围 | -10～80℃ | ||||||
| 电压范围 | ±10% | ||||||
| 本体材料 | 黄铜不锈钢 | ||||||
| 油封材料 | NBR 或 VITON | ||||||

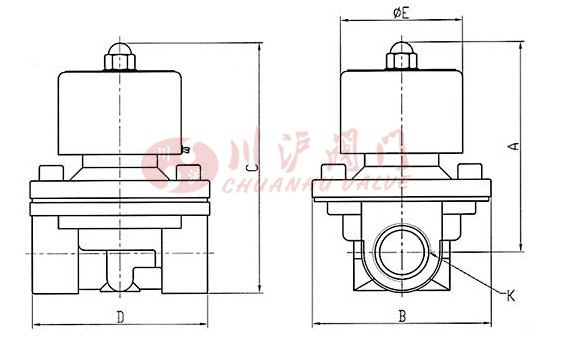

四、2W电磁阀 结构图
 |
五、2W电磁阀 安装尺寸
| 型号 | A | B | C | D | E | K |
|---|---|---|---|---|---|---|
| 2W160-10 | 93 | 57 | 106.5 | 69 | 50.4 | G3/8 |
| 2W160-15 | 93 | 57 | 106.5 | 69 | 50.4 | G1/2 |
| 2W160-20 | 100 | 57 | 116.4 | 73 | 50.4 | G3/4 |
| 2W160-25 | 105 | 73.4 | 126 | 99 | 50.4 | G1 |
| 2W160-35 | 142 | 95 | 172 | 123 | 70.2 | G1 1/4 |
| 2W160-40 | 142 | 95 | 172 | 123 | 70.2 | G1 1/2 |
| 2W160-50 | 172 | 123 | 209 | 168 | 70.2 | G2 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-2W电磁阀.PDF
