一、煤气安全切断阀 产品概述

上海川沪阀门有限公司生产的DMF电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶。
特点:
1、电磁式煤气安全快速切断阀为法兰连接、杠杆式启闭阀, 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
2、当煤气或助燃空气低压时,通过相应的电路设计,可使电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连的杠杆脱扣,重锤下落,安全阀立即关闭。另外一旦断电,也即电磁铁失电和上述相同,安全阀亦立即关闭,这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。
适用场景:
现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀,由专业风机提供燃空气。大多数的窑炉还用了空气予热装置。在生产过程中,一旦煤气压力过低、烧咀不能正常工作时,应立即将煤气切断并停转风机,(特别情况除外)。这样既可保证生产安全,又不至于使炉子迅速变冷。若煤气未能及时切断,煤气尚有一定余压,有可能通过烧咀的混合气进入风管,特别是有予热装置的风管,由于温度下降会形成一定负压,更易使煤气进入风管,而后在风管内或炉内形成爆炸性的混合物,当再次点火时往往会引起爆炸,酿成事故。这种情况曾屡有发生。本产品正是针对这些情况而开发设计的,是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。

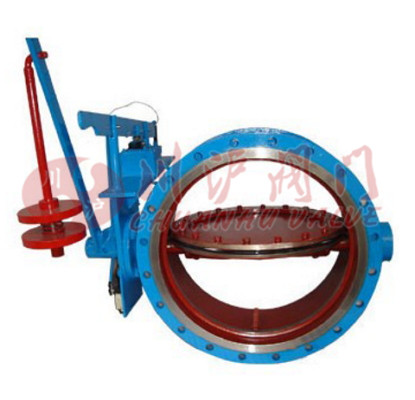

二、煤气安全切断阀 产品图片

煤气安全切断阀
煤气安全切断阀(电子式煤气安全切断阀)
三、煤气安全切断阀 零部件参数

部件 材质
阀体、蝶板 Q235A
阀杆 优质碳钢
填料 石棉盘根
密封圈 硅橡胶
四、煤气安全切断阀 技术参数

项目 说明
公称压力 0.1Mpa
电源电压 220V 50HZ
切断时间 1.5S
转角范围 0-90°
工作温度 ≤200℃
适用介质 煤气、空气等气体

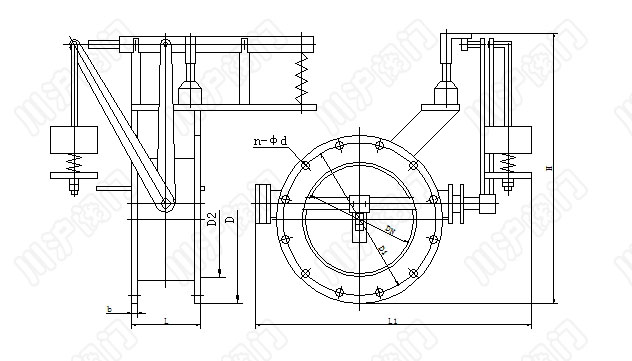

五、煤气安全切断阀 结构图

煤气安全切断阀结构图
六、煤气安全切断阀 连接尺寸

DN D D1 D2 L L1 L2 H b Z-φd
100 205 170 145 120 360 250 550 14 4-18
150 260 225 200 145 410 250 590 16 8-18
200 315 280 255 145 465 250 640 18 8-18
250 370 335 310 180 520 250 690 22 12-18
300 435 395 362 180 580 300 740 22 12-23
350 485 445 412 200 630 300 790 22 12-23
400 535 495 462 200 680 300 840 22 16-23
450 590 550 518 200 740 300 880 24 16-23
500 640 600 568 270 780 300 930 24 16-23
600 755 705 670 270 895 400 1020 24 20-25
700 860 810 775 270 1010 400 1100 24 24-25
800 975 920 880 270 1125 400 1190 26 24-30
900 1075 1020 980 270 1225 400 1280 26 24-30
1000 1175 1120 1080 300 1345 400 1360 26 28-30

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
