气动切断蝶阀

产品展示>> 快速切断阀>>气动切断蝶阀
一、气动切断蝶阀 产品概述

上海川沪阀门有限公司生产的气动切断蝶阀D671X、D641X气动切断蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动切断蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到佳效果。小口径的气动切断蝶阀,工作时开启关闭的时间可以在1-3秒。
特点:
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性为直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、气动切断蝶阀可设计成法兰连接和对夹连接。
适用场景:
气动切断蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于泄露量要求较高、有腐蚀性的场合,作调节流量和截流介质。

二、气动切断蝶阀 产品图片

气动切断蝶阀 气动切断蝶阀

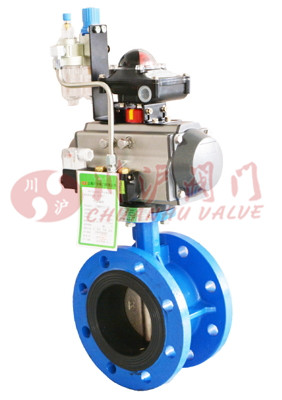

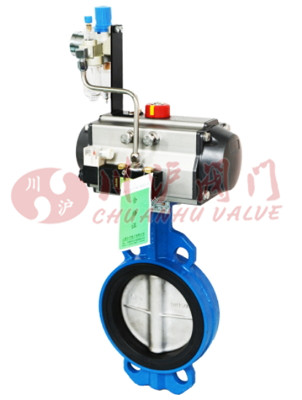

气动切断蝶阀(对夹式) 气动切断蝶阀(法兰式)
三、气动切断蝶阀 零部件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
四、气动切断蝶阀 技术参数

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)
五、气动切断蝶阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动切断蝶阀 性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

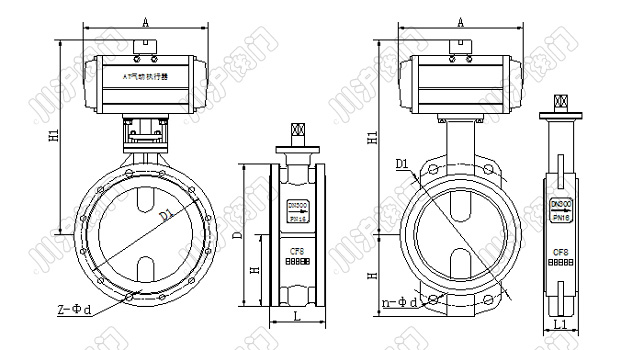

七、气动切断蝶阀 结构图

气动切断蝶阀结构图
八、气动切断蝶阀 连接尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 254 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。

下载:上海川沪阀门有限公司-产品样本-气动切断蝶阀.PDF
