Y43H蒸汽减压阀
一、Y43H蒸汽减压阀 产品概述
上海川沪阀门有限公司生产的Y43H蒸汽减压阀属先导式减压阀，主要由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成，导阀则由阀座、阀瓣、膜片、弹簧等等零件组成。导阀通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流零件的过流面积大小，实现减压稳压功能。
适用场景:
Y43H蒸汽减压阀主要用于城市建筑、工厂等的蒸汽管路系统中。
二、Y43H蒸汽减压阀 产品图片
 |

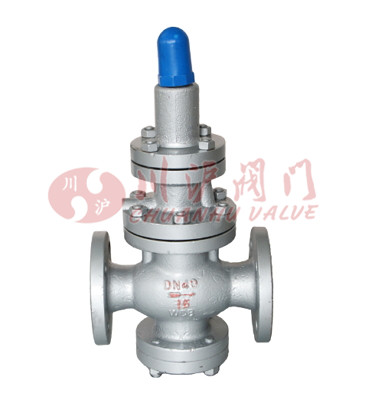

| Y43H蒸汽减压阀(铸钢法兰连接) |
三、Y43H蒸汽减压阀 产品型号
| 阀体材质 | 型号 |
|---|---|
| 铸钢 | Y43H-16C,Y43H-25C,Y43H-64C,Y43H-100C,Y43H-160C |
| 不锈钢 | Y43H-16P,Y43H-25P,Y43H-64P,Y43H-100P,Y43H-160P |
四、Y43H蒸汽减压阀 零件材料
| 零件名称 | 材质 |
|---|---|
| 阀体、阀盖、底盖 | WCB/CF8 |
| 阀座 | 2Cr13/304SS |
| 阀瓣 | 2Cr13/304SS |
| 缸套 | 2Cr13/304SS |
| 活塞 | 2Cr13/304SS |
| 阀杆 | 2Cr13 |
| 膜片 | 304SS |
| 弹簧 | 60Si2Mn |
五、Y43H蒸汽减压阀 主要技术参数
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
| 小阀前阀后压差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 压力特性偏差 | 符合GB/T12245-2005标准 | |||||
| 流量特性偏差 | 符合GB/T12245-2005标准 | |||||
| 泄漏率 | 符合GB/T12245-2005标准 | |||||
| 工作温度 | ≤350°C | |||||

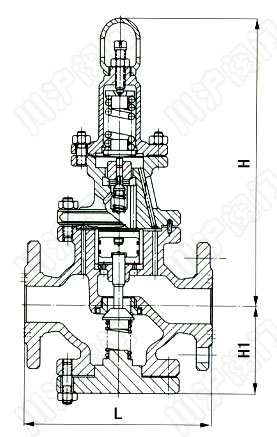

六、Y43H蒸汽减压阀 结构图
 |
七、Y43H蒸汽减压阀 连接尺寸
| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 280 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 560 | 475 | 240 |
| 250 | 600 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 公称通径DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | Hl | ||
| 6.4/10.0MPa | 16.0MPa | |||
| 15 | 180 | 180 | 305 | 100 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 280 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 170 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 560 | 495 | 260 | |
| 250 | 600 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
