Y14H减压阀

产品展示>> 减压阀>>Y14H减压阀
一、Y14H减压阀 产品概述

上海川沪阀门有限公司生产的Y14H减压阀(也称为波纹管减压阀)内部采用不锈钢波纹管结构,结构简单耐用,使用于灵敏度要求高,安装空间要求苛刻的管道。连接方式为内螺纹,常用规格有G1/2'',PN1.6MPa。
Y14H减压阀属于直接作用式波纹管减压阀主要由阀座、阀瓣钢球、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小,主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。
使用时通过旋转塑料手轮即可调节压力,无需工具调节,连接安装方便.内部结构使用波纹管,密封面带有过滤网保护装置,不容易损坏内部零件,大大提高使用寿命。

二、Y14H减压阀 产品图片

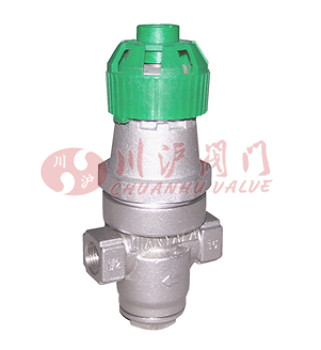

Y14H减压阀
Y14H减压阀(不锈钢内螺纹连接)
三、Y14H减压阀 主要技术参数和性能指标

公称压力(MPa) 1.6
壳体试验压力(MPa)* 2.4
密封试验压力(MPa) 1.6
最高进口压力(MPa) 1.6
出口压力范围(MPa) 0.05-1.0
压力特性偏差(MPa)△P2P GB12244-1989
流量特性偏差(MPa)△P2P GB12244-1989
最小压差(MPa) 0.15
渗漏量 GB12244-1989
适用介质 蒸汽、空气、液体
工作温度 ≤220℃
四、Y14H减压阀 主要零件材料

零件名称 零件材料
阀体底盖 1Cr18Ni9Ti
阀盖 铸造铝合金
阀杆 2Cr13
阀座 2Cr13
钢球 2Cr13
波纹管 1Cr18Ni9Ti
手轮 耐热塑料
主阀弹簧 50CrVA
调节弹簧 60Si2Mn
五、Y14H减压阀 结构图

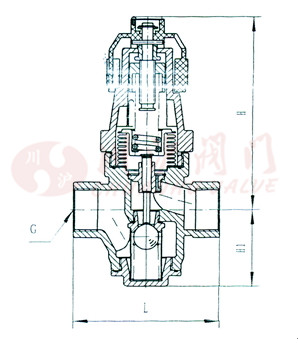

Y14H减压阀结构图
六、Y14H减压阀 连接尺寸

公称通径 L H H1 G
DN15 85 140 52 1/2″
DN20 95 143 55 3/4″
DN25 105 146 58 1″

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
