YD43H高灵敏蒸汽减压阀

产品展示>> 减压阀>>YD43H高灵敏蒸汽减压阀
一、YD43H高灵敏蒸汽减压阀 产品概述

上海川沪阀门有限公司生产的YD43H高灵敏蒸汽减压阀是参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,YD43H先导式超大膜片高灵敏度减压阀 在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。YD43H先导式超大膜片高灵敏度减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

二、YD43H高灵敏蒸汽减压阀 产品图片

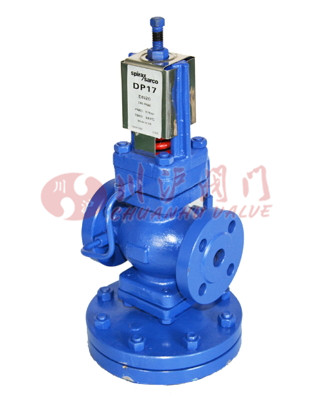

YD43H高灵敏蒸汽减压阀
YD43H高灵敏蒸汽减压阀(铸钢法兰连接)
三、YD43H高灵敏蒸汽减压阀 主要技术参数和性能指标

公称压力(Mpa) 2.5
壳体试验压力(Mpa)* 3.75
密封试验压力(Mpa) 2.5
最高进口压力(Mpa) 2.5
出口压力范围(Mpa) 0.02-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 GB12245-1989
四、YD43H高灵敏蒸汽减压阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18Ni9Ti
调节弹簧 60Si2Mn

阀体和内件才只有有304不锈钢系列

五、YD43H高灵敏蒸汽减压阀 结构图

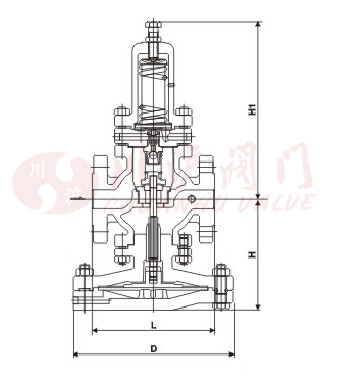

YD43H高灵敏蒸汽减压阀结构图
六、YD43H高灵敏蒸汽减压阀 连接尺寸

DN L H1 H D
15 147 235 145 207
20 154 235 145 207
25 160 235 145 207
32 180 250 160 220
40 16 250 160 220
50 230 270 180 220

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
