Y42X水用减压阀
一、Y42X水用减压阀 产品概述
上海川沪阀门有限公司生产的Y42X水用减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用活塞直接感应下游压力变化，从而驱动阀瓣开 关，并控制阀瓣开关高度完成减压功能,活塞式减压阀行程较高，口径比薄膜式减压阀大。
适用场景:
Y42X 水用减压阀系列减压阀主要用于城市建筑、高层建筑的冷热供水和非腐蚀性液体系统中，具有调压、稳压作用，动作平稳，同时也适用于中低压常温气体管路。

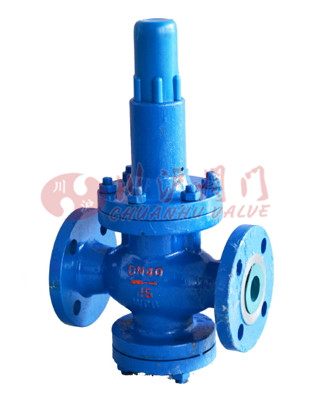

二、Y42X水用减压阀 产品图片
 |
| 水用减压阀(铸钢法兰连接) |
三、Y42X水用减压阀 产品型号
| 阀体材质 | 型号 |
|---|---|
| 铸钢 | Y42X-10C,Y42X-16C,Y42X-25C |
| 不锈钢 | Y42X-10P,Y42X-16P,Y42X-25P |
四、Y42X水用减压阀 零件材料
| 零件名称 | 材质 |
|---|---|
| 阀体、阀盖、底盖 | WCB/304SS |
| 阀座 | 2Cr13/304SS |
| 阀瓣 | 2Cr13/304SS |
| 阀杆 | 2Cr13/304SS |
| 缸套 | 2Cr13/25# |
| 活塞 | 2Cr13/304SS |
| O型圈 | 丁腈橡胶/聚四氟乙烯 |
| 密封圈 | 丁腈橡胶/聚四氟乙烯 |
| 膜片 | 丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
五、Y42X水用减压阀 主要技术参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 壳体试验压力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(MPa) | 1.0 | 1.6 | 2.5 |
| 高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 压力特性偏差 | 符合GB/T12245-2005标准 | ||
| 流量特性偏差 | 符合GB/T12245-2005标准 | ||
| 泄漏率 | 0 | ||
| 工作温度 | 0~80°C | ||

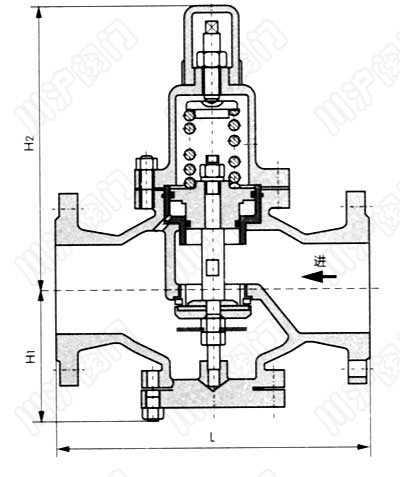

六、Y42X水用减压阀 结构图
 |
七、Y42X水用减压阀 连接尺寸
| 公称通径DN | 外 形 尺 寸 | ||
|---|---|---|---|
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
