一、2SB型电动执行器 产品概述

上海川沪阀门有限公司的2SB系列智能型电动执行机构适用于工业过程的闭环控制系统，能可靠地对调节阀实行精确控制。主要应用于电站，冶金，污水处理，石化等领域。
该智能型电动执行机构结构紧凑，重量轻，体积小。它采用直流无刷电机以及齿轮箱减速，具有高效率，噪音低。后还采用电动机里面的霍尔传感器来检测位置，具有控制精度高，寿命长，简化了机槭结构。电气控制部分采用模块化设计，由驱动单元，控制单元，液晶显示单元，非侵人式的触摸按键单元组成，具有操作简单，调试方便，接线方便。转矩控制以及行程限位都通过电子电路来实现，从而 实现无需开盖调试。

二、2SB型电动执行器 产品图片

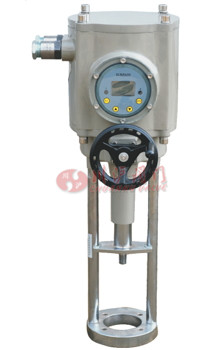

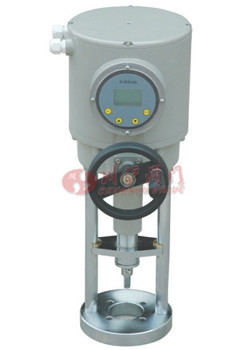

2SB型电动执行器(普通型)	2SB型电动执行器(智能一体化)

三、2SB型电动执行器和阀门的安装

（1）将执行机构开到行程的低点。
（2）将电动执行机构和阀门相连接，然后对中执行机构推力杆与阀门阀杆。
（3）用螺栓紧固电动执行机构和阀门。
（4）将对夹块紧固执行机构输出轴与阀门。

四、2SB型电动执行器 技术参数

项目		项目描述
输入信号		DC4～20mA；DCO~10V（可选）；二组开关量信号（开、关）
输出信号		DC4-20mA（负载电阻≤750Ω）5个继点器干接点信号（触点容量220V/1A）
供电电源		AC220V/380V
控制模式		DC4-20mA模拟量控制
		开、关 开关量控制
甚本误差		≤0.5%
回差		≤0.5%
死E		0.3-1.2%可调
工作制		启停次数1200次/小时
附域功能		过力矩保护、断信保护、自动标定功能
环境	环境温度	非防爆型：-25~70℃防爆型：-20~40℃
	环境湿度	5 ~ 95%
	机械振动	频率在10~200HZ的范围内，加速度达0.5g的持续震动
防护等级		IP67
防爆等级		ExdIlBT4

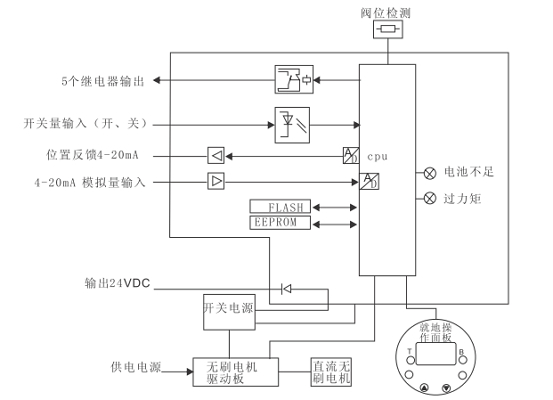

五、2SB型电动执行器 电气原理图

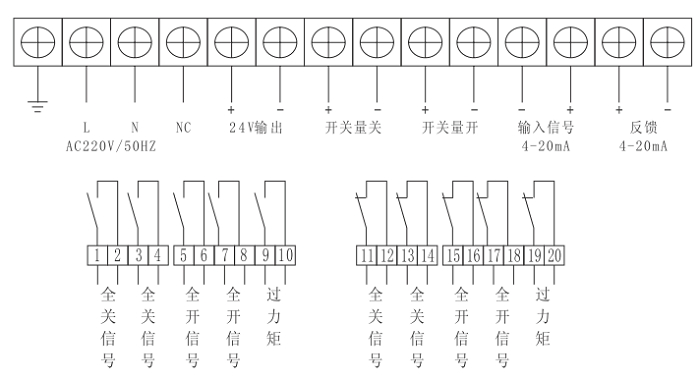

六、2SB型电动执行器 采用单相电源供电外部接线图

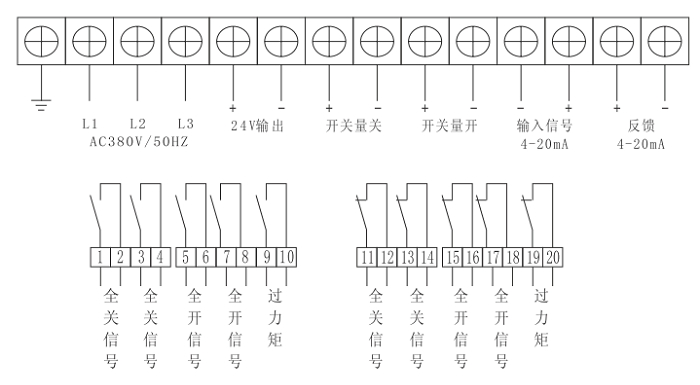

七、2SB型电动执行器 采用三相电源供电外部接线图

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
