滑道滚球式止回阀

一、滑道滚球式止回阀 产品概述

HQ41X滑道滚球式止回阀,采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声市关闭,不产生水锤。
阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,在水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵,介质温度0-80℃。可安装于水泵出水口处,以防止倒流及水锤对泵损害。

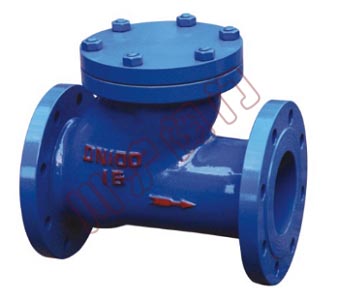

二、滑道滚球式止回阀 产品图片

滑道滚球式止回阀
滑道滚球式止回阀_HQ41X
三、滑道滚球式止回阀 性能参数

项目 参数
公称压力 1.0~1.6MPa
公称通径 50~350mm
适用介质 水及弱腐蚀性流体
适用温度 0~80℃
法兰标准 GB/T 17241.6 GB/T 9113
试验标准 GB/T 13927 AP1598

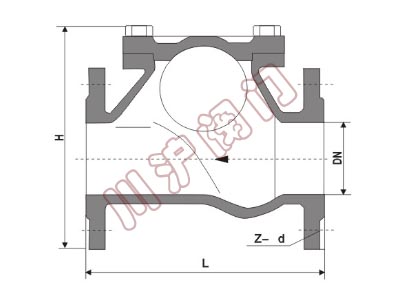

四、滑道滚球式止回阀 结构图

滑道滚球式止回阀结构图
五、滑道滚球式止回阀 连接尺寸

DN(mm) 50 65 80 100 125 150 200 250 300 350
L 180 200 260 300 350 400 500 600 700 800
H 185 210 245 280 335 400 495 600 715 820
六、滑道滚球式止回阀 典型安装示意图

HQ41X_滑道滚球式止回阀_安装示意图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
