一、蝶式止回阀 产品概述

上海川沪阀门有限公司生产的H76H、H76Y、H76W、H76X、H76F型蝶式止回阀,蝶式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
特点:
1、体积小,重量轻,结构紧凑、维修方便
2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭
3、因速闭作用,可防止介质倒流
4、阀体结构长度尺寸小,刚性好
5、安全方便,可用于水平垂直两个方向安装
适用场景:
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。

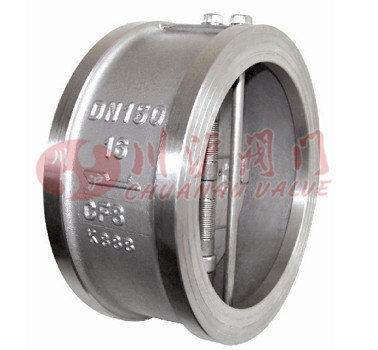

二、蝶式止回阀 产品图片

蝶式止回阀
蝶式止回阀()
三、蝶式止回阀 性能参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
适用介质 水、蒸汽、油品、污水、酸碱类
适用温度 橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃

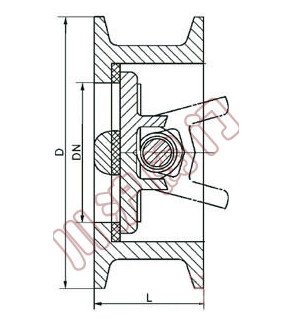

四、蝶式止回阀 结构图

蝶式止回阀结构图
五、蝶式止回阀 连接尺寸

H76X-10 连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
L 43 46 64 64 70 76 89 114 114 127 140 152 152 178 229 241 241 300 360
D 100 120 135 155 185 185 265 320 368 428 482 532 585 685 800 905 1005 1115 1325

H76H-16、H76W-16、H76H-125、H76W-25、H76H-40、H76W-40 连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L PN1.01.62.5 60 67 73 73 83 98 127 146 181 184 198 203 219 222
PN4.0 60 67 73 73 83 98 127 146 181 222 231
D PN1.0 107 127 142 162 192 218 273 328 378 438 489 539 594 695
PN1.6 107 127 142 162 192 218 273 328 378 444 495 555 617 734
PN2.5 107 127 142 168 194 224 284 340 400 458 514
PN4.0 107 127 142 168 194 224 290 352 417 474 546 / / /
六、蝶式止回阀 安装方式

止回阀的安装应注意以下事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
