H14W止回阀
一、H14W止回阀 产品概述
上海川沪阀门有限公司生产的H14W止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
具有结构短、体积小、质量轻
阀瓣关闭快速，水锤压力小
流道通畅，流体阻力小；动作灵敏，密封性能好

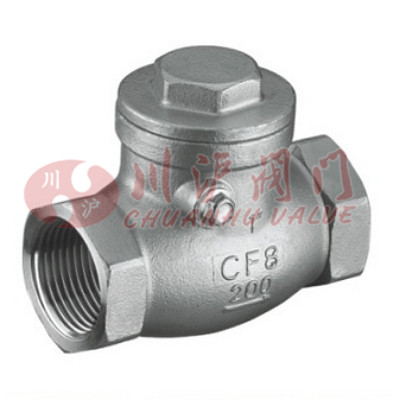

二、H14W止回阀 产品图片
 |
| H14W止回阀(不锈钢内螺纹连接) |
三、H14W止回阀 性能参数
| 公称压力 | PN1.6MPa \ PN 2.5MPa |
|---|---|
| 适用温度 | -20～232℃～350℃ |
| 适用介质 | 水、油、气及某些腐蚀性液体（W.O.G） |
| 螺纹类型 | G·NPT.BSPT.BSP DIN259/2999 |

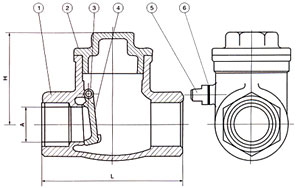

四、H14W止回阀 结构图
 |
五、H14W止回阀 主要零件材料
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 摇杆插销 | 不锈钢316/304 |
| 4 | 阀瓣 | 不锈钢CF8M/CF8 |
| 5 | 螺塞 | 不锈钢316/304 |
| 6 | 螺塞垫片 | 聚四氟乙烯PTFE |
六、H14W止回阀 安装尺寸
| SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
|---|---|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-H14W止回阀.PDF
