节能消声止回阀

一、节能消声止回阀 产品概述

上海川沪阀门有限公司生产的HC41X型消声止回阀,HC41X消声止回阀有法兰连接和对夹连接两种连接方式,阀瓣采用进出口两端中心轴导向,启闭灵活,定位准确,可水平安装或垂直安装,阀瓣采用弹簧加载,其快速的关闭能有效地减少水锤压力。密封面采用O形圈弹性密封与金属硬密封的组合密封结构,密封性能好,关闭时无噪声。还具有体积小、重量轻、流体阻力小、结构长度小、耐疲劳、寿命长等特点。该阀门安装于给排水、消防、暖通系统可安装于水泵出口处,防止回水倒流,而对泵造成损坏。
节能消声止回阀主要特点
1、消声止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
  2、消声止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀   瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截   止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由 降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式   蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相   同,其流动阻力较直通式小。
  3、消声止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
  4、消声止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工   艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

二、节能消声止回阀 产品图片

节能消声止回阀
节能消声止回阀_HC41X
三、节能消声止回阀 性能参数

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体 密封
HC41X 1.0 1.5 1.1 ≤80 洁净水
1.6 2.4 1.76
2.5 3.75 2.75
四、节能消声止回阀 结构图

节能消声止回阀结构图
五、节能消声止回阀 连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 尺寸 (mm)
L D K b z-d
1.0 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 180 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 28 8-22
250 310 390 350 28 12-22
300 320 440 400 28 12-22
350 380 500 460 30 16-22
400 405 565 515 32 16-26
450 430 615 565 32 20-26
500 450 670 620 34 20-26
600 510 780 725 36 20-30
1.6 40 112 145 110 18 4-18
50 120 160 125 20 4-18
65 130 180 145 20 4-18
80 150 195 160 22 8-18
100 165 215 180 24 8-18
125 190 245 210 26 8-18
150 210 280 240 26 8-22
200 255 335 295 30 12-22
250 310 405 355 32 12-26
300 320 460 410 32 12-26
350 380 520 470 36 16-26
400 405 580 525 38 16-30
450 430 640 585 40 20-30
500 450 715 650 42 20-33
600 510 840 770 48 20-36

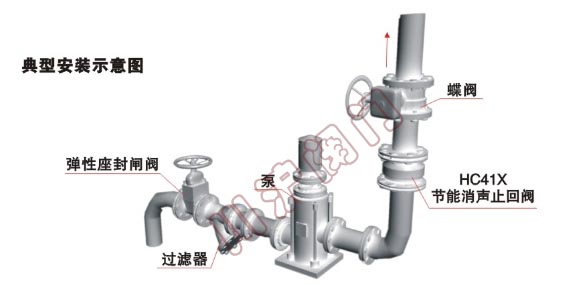

六、节能消声止回阀 典型安装示意图

节能消声止回阀_安装示意图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
