蝶式缓冲止回阀

一、蝶式缓冲止回阀 产品概述

上海川沪阀门有限公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀,主要用于工业供水、污水处理厂的水泵出口处,防止官网中介质逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,是工业用水和城市排污的最佳产品。
碟式缓冲止回阀主要特点
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。
3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。
4、橡胶缓冲,启闭平稳,无震动,无噪音。比老式止回阀流阻小,有明显的节能效果。

二、蝶式缓冲止回阀 产品图片

蝶式缓冲止回阀
蝶式缓冲止回阀_H47X
三、蝶式缓冲止回阀 性能参数

零件名称 材料
阀体 铸铁、铸钢
阀瓣 碳钢
阀杆、油缸、活塞 不锈钢
弹簧 不锈钢
阀座 丁腈橡胶

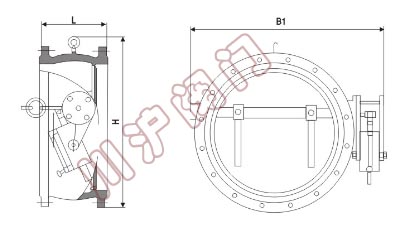

四、蝶式缓冲止回阀 结构图

蝶式缓冲止回阀结构图
五、蝶式缓冲止回阀 连接尺寸

DN(mm) 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 230 250 270 290 310 330 350 390 430 470 510 550 630 710
H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980
B1 540 600 650 710 770 830 900 1090 1200 1320 1420 1550 1780 2000

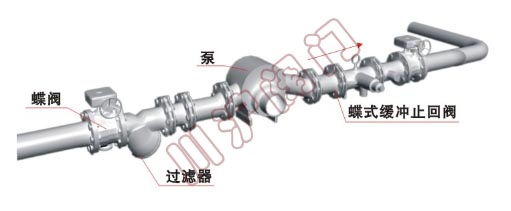

六、蝶式缓冲止回阀 典型安装示意图

H47X_蝶式缓冲止回阀_安装示意图

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
