微阻缓闭消声止回阀
一、微阻缓闭消声止回阀 产品概述
上海川沪阀门有限公司生产的DHH44X型微阻缓闭消声止回阀，主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无嘈声、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。
二、微阻缓闭消声止回阀 产品图片
 |
| 微阻缓闭消声止回阀_DHH44X |
三、微阻缓闭消声止回阀 性能参数
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢 |
| 阀瓣 | 碳钢 |
| 阀杆、油缸、活塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 丁腈橡胶 |

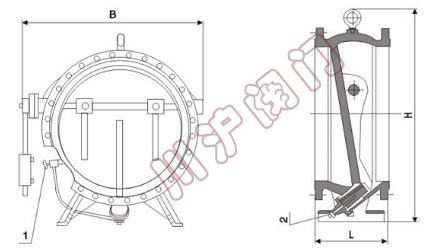

四、微阻缓闭消声止回阀 结构图
 |
五、微阻缓闭消声止回阀 连接尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |

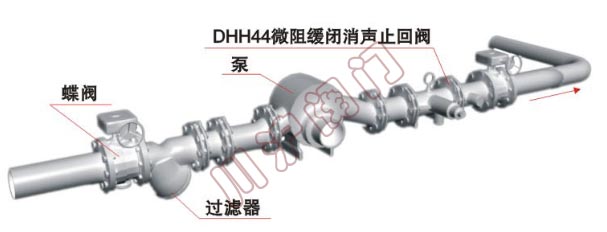

六、微阻缓闭消声止回阀 典型安装示意图
 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
