一、橡胶瓣止回阀 产品概述
HC44X系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒开关寿命可达100万次。H44X系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。 橡胶瓣止回阀主要适用于卧式安装的排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可以安装在 蓄水池进出水管的旁通管上，以防止池水倒流给排水系统中。
二、橡胶瓣止回阀 产品图片
 |

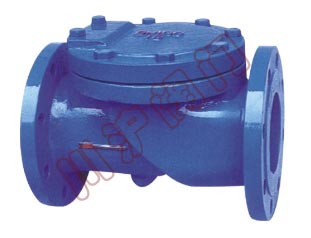

| 橡胶瓣止回阀_H44X |
三、橡胶瓣止回阀 性能参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 壳体试验压力 | 1.5 | 2.4 | 3.75 |
| 密封试验压力 | 1.1 | 1.76 | 2.75 |
| 介质温度 | ≤80℃ | ||
| 适用介质 | 清水、油品 | ||

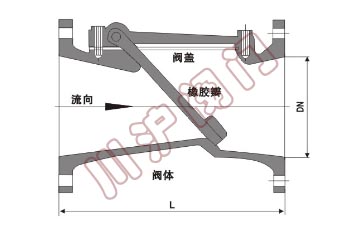

四、橡胶瓣止回阀 结构图
 |
五、橡胶瓣止回阀 连接尺寸
| 公称通径 | L | H |
|---|---|---|
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |

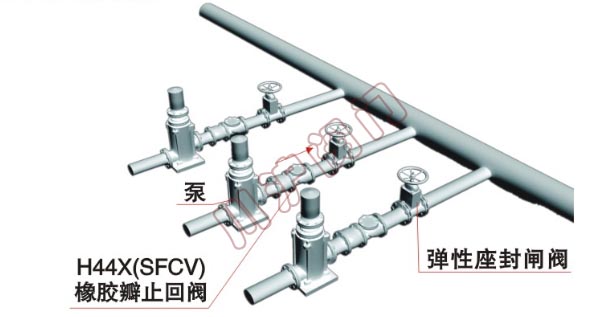

六、橡胶瓣止回阀 典型安装示意图
 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-橡胶瓣止回阀.PDF
