气动铸钢单座调节阀

一、气动铸钢单座调节阀 产品概述

上海川沪阀门有限公司生产的气动铸钢单座调节阀是由气动薄膜执行机构和铸钢单座调节阀阀体组成,气动薄膜执行机构是单作用多弹簧式,铸钢单座阀体是阀体材质铸钢(WCB)内件不锈钢(304不锈钢)。气动铸钢单座调节阀分为标准型、高温型、低温型、波纹管密封型。标准型适合工作温度(-17~+250℃),高温型适合工作温度(+250~+450℃),低温型适合工作温度(-40~-196℃),波纹管密封型适合工作温度(-40~+350℃),阀体上加上散热片,适合水蒸气,导热油等温度超过250℃的介质使用。气动单座调节阀配置HEP定位器或YT-1000L 定位器,可以根据用户需求,配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA,可以选配输出信号4-20mA。
适用场景:
气动铸钢单座调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动铸钢单座调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。

二、气动铸钢单座调节阀 产品图片

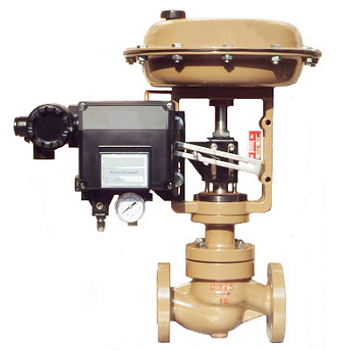

气动铸钢单座调节阀
气动铸钢单座调节阀
三、气动铸钢单座调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直线性、等百分比
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯
四、气动铸钢单座调节阀 气动薄膜执行机构带定位器

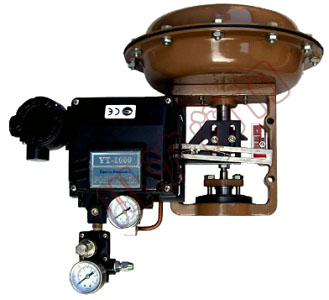

气动薄膜执行机构带定位器
气动薄膜执行机构带定位器
五、气动铸钢单座调节阀 气动薄膜执行机构参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动铸钢单座调节阀 单座调节阀选型

气动铸钢单座调节阀 标准型 气动铸钢单座调节阀 高温型 气动铸钢单座调节阀 低温型 气动铸钢单座调节阀 波纹管型
气动铸钢单座调节阀 标准型 气动铸钢单座调节阀 高温型 气动铸钢单座调节阀 低温型 气动铸钢单座调节阀 波纹管型
七、气动铸钢单座调节阀 结构图

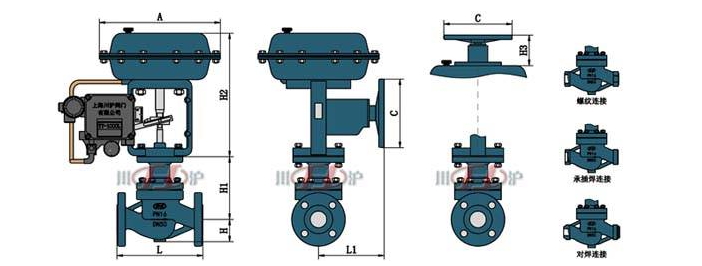

ZJSM_气动铸钢单座调节阀结构图
八、气动铸钢单座调节阀 连接尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
