气动截止阀带手轮
一、气动截止阀带手轮 产品概述
上海川沪阀门有限公司生产的气动截止阀带手轮，是在气动截止阀气动执行器上加装手动装置(手轮)，在使用过程中，现场出现断气、停电后，可以通过手轮操作，开启和关闭气动截止阀，实现对管道和系统的保护，从而实现生产上的不停机。气动截止阀的详细参数可以参考本公司的气动法兰截止阀的网页。
二、气动截止阀带手轮 产品图片
 |

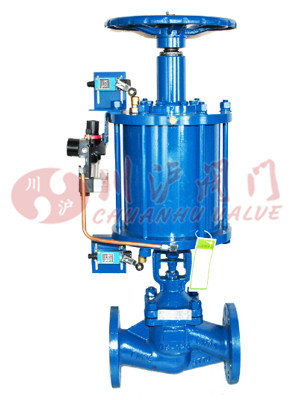

| 气动截止阀带手轮(铸钢法兰连接、带电磁阀和阀位反馈) |
三、气动截止阀带手轮 产品型号
| 阀体材质 | 型号 |
|---|---|
| 碳钢 | J641H-16C,J641H-25C,J641H-40C |
| 不锈钢 | J641H-16P,J641H-25P,J641H-40P |
四、气动截止阀带手轮 零部件材料
| 阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 |
Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸类 | 200 | |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 |
lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸类、 碱类、混酸 |
200 | |
| ZG00Crl7Nil4M02 | CF3M Stellite12 |
Stel1ite6 | 316L | PTFE | 磷酸类、 尿素、甲铵液 |
200 | |
| ZGlCr5MO | ZGlCr5MO Stellite12 |
Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
五、气动截止阀带手轮 设计规范
| 设计与制造 | GB/T1223 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB6 | |
| 标 志 | GB/T12220 | |
| 供 货 | JB/T7928 | |
下载：上海川沪阀门有限公司-产品样本-气动截止阀带手轮.PDF
