气动浆液阀

一、气动浆液阀 产品概述

上海川沪阀门有限公司生产的PZ673X-6、PZ673X-10 型气动浆液阀:气动、对夹式连接形式,明杆平行式刚性单闸板,阀座密封面材料为合成橡胶,公称压力 PN6~PN10,阀体材料为灰铸铁的闸阀(浆液阀)。

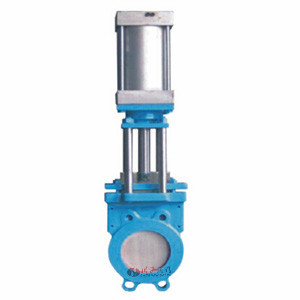

二、气动浆液阀 产品图片

PZ673X-6、PZ673X-10_气动浆液阀_川沪阀门
气动浆液阀_PZ673X-6、PZ673X-10
三、气动浆液阀 产品型号

阀体材质 型号
铸铁 PZ673X-6、PZ673X-10
四、气动浆液阀 零部件材料

型号 材料
阀体 闸板、阀杆 阀杆螺母 连杆 手轮
PZ673X-6 灰铸铁 不锈钢 黄铜 碳素钢 铸铁
PZ673X-10
五、气动浆液阀 主要技术参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质
PZ673X-6 6 0.6 ≤120 浆、水混合物、灰渣浆
PZ673X-10 10 1.0 -10~120 灰渣浆、水混合物

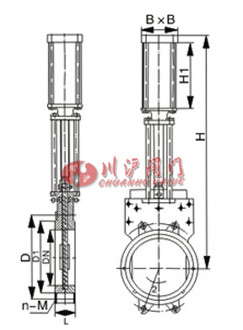

六、气动浆液阀 结构图

PZ673X-6、PZ673X-10_气动浆液阀结构图
七、气动浆液阀 连接尺寸

PZ673X型气动浆液阀主要外形及结构尺寸(mm)
DN L D D1 z×M H
80 50 200 160 8×M16 550
100 50 220 180 8×M16 620
125 50 250 210 8×M16 650
150 60 285 240 8×M20 750
200 60 340 295 8×M20 900
250 70 395 350 12×M20 1070
300 70 445 400 12×M20 1200
350 80 505 460 16×M20 1330
400 80 565 515 16×M24 1600
450 90 615 565 20×M24 1650
500 90 670 620 20×M24 1790
600 100 780 725 20×M27 2180
80 60 200 160 8×M16 550
100 60 220 180 8×M16 620
125 60 250 210 8×M16 650
150 70 285 240 8×M20 750
200 80 340 295 8×M20 900
250 86 395 350 12×M20 1070
300 90 445 400 12×M20 1200
350 100 505 460 16×M20 1330
400 110 565 515 16×M24 1600
450 120 615 565 20×M24 1650
500 130 670 620 20×M24 1790
600 130 780 725 20×M27 2180
八、气动浆液阀 安装说明

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;本类阀门在管道中一般应当水平安装。
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.气动刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
