一、气动插板阀 产品概述

上海川沪阀门有限公司生产的LMD 气动插板阀,LMD型气动螺旋闸门/气动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛应用于矿山、粮食等行业控制流量变化或迅速切断(特料直径≤50mm)。
产品特点:
LMD 气动插板阀结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式,分单向和双向两种结构形式, I 型为手轮, II 为链轮。

二、气动插板阀 产品图片

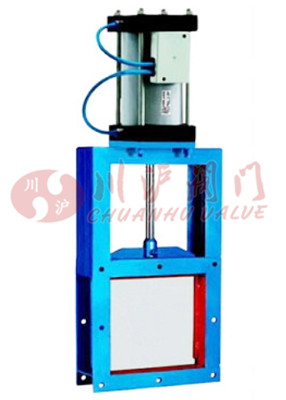

气动插板阀
气动插板阀(可按要求定制尺寸)
三、气动插板阀 产品型号

说明 型号
单项 LMD-1
双向 LMD-2
四、气动插板阀 结构图

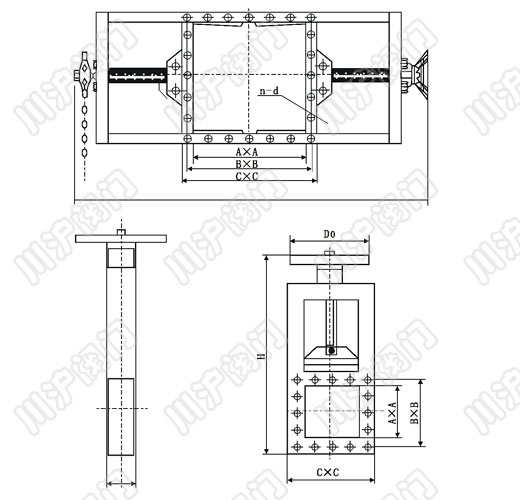

LMD_气动插板阀结构图
五、气动插板阀 连接尺寸

LMD型气动螺旋闸门/气动插板阀外形结构尺寸(mm)
类别 A×A B×B C×C L H D0 n-d
单向 220×200 256×256 296×296 100 820 300 8-φ12
250×250 306×306 346×346 100 930 340 8-φ14
300×300 356×356 396×396 100 1050 380 8-φ14
400×400 456×456 496×496 100 1140 445 12-φ14
450×450 510×510 556×556 120 1450 530 12-φ18
500×500 560×560 606×606 120 1610 580 16-φ18
双向 600×600 660×660 706×706 120 1830 450 16-φ18
700×700 770×770 820×820 140 2130 450 20-φ18
800×800 870×870 920×920 140 2440 450 20-φ18
900×900 974×974 1030×1030 160 2660 450 24-φ23
1000×1000 1074×1074 1130×113 160 2870 450 24-φ23
说明 LMD-单向 Ⅰ-手轮 链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮
LMD-双向 Ⅱ-链条
六、气动插板阀 安装说明

1、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。
2、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
3、闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。
4、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
5、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭。
6、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。 同时闸门的分类有很多,不仅有铸铁闸门还有钢闸门、镶铜闸门等等,并且以上的信息同样适用于其他类别的闸门。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。

下载:上海川沪阀门有限公司-产品样本-气动插板阀.PDF
