一、水用减压阀 产品概述
上海川沪阀门有限公司生产的200X水用减压阀是集导阀和主阀于一体，导阀的设计与直接作用式减压阀类似,是一种高性能、大流量的减压阀，无论上游压力的变化或下游负荷的波动，均能实现稳定的压力控制。200X减压阀采用橡胶软密封设计，既可实现动压的稳定控制，又可以控制静压。
适用场景:
200X先导活塞式水用减压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

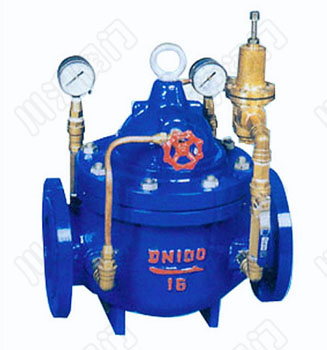

二、水用减压阀 产品图片
 |
| 水用减压阀_200X |
三、水用减压阀 产品型号
| 阀体材质 | 型号 |
|---|---|
| 铸钢 | 200X-10C,200X-16C,200X-25C |
| 不锈钢 | 200X-10P,200X-16P,200X-25P |
四、水用减压阀 零件材料
| 零件名称 | 材质 |
|---|---|
| 阀体、阀盖、底盖 | HT200/WCB/304SS |
| 阀座 | 黄铜/304SS |
| 阀瓣 | 2Cr13/304SS |
| 阀杆 | 2Cr13/304SS |
| O型圈 | 丁腈橡胶/聚四氟乙烯 |
| 密封圈 | 丁腈橡胶/聚四氟乙烯 |
| 膜片 | 丁腈橡胶 |
| 弹簧 | 60Si2Mn |
五、水用减压阀 主要技术参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 壳体试验压力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(MPa) | 1.0 | 1.6 | 2.5 |
| 最高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 压力特性偏差 | 符合GB/T12245-2005标准 | ||
| 流量特性偏差 | 符合GB/T12245-2005标准 | ||
| 泄漏率 | 0 | ||
| 工作温度 | 0~80°C | ||
六、水用减压阀 结构图
 |
七、水用减压阀 连接尺寸
| 公称通径DN | 外 形 尺 寸 | ||
|---|---|---|---|
| L | H | Hl | |
| 40 | 190 | 265 | 200 |
| 50 | 190 | 265 | 200 |
| 65 | 210 | 310 | 205 |
| 80 | 240 | 350 | 245 |
| 100 | 272 | 460 | 305 |
| 125 | 285 | 520 | 365 |
| 150 | 325 | 570 | 415 |
| 200 | 380 | 840 | 510 |
| 250 | 450 | 890 | 560 |
| 300 | 525 | 1030 | 658 |
| 350 | 560 | 1090 | 696 |
| 400 | 630 | 1150 | 735 |
| 450 | 670 | 1150 | 735 |
| 500 | 720 | 1300 | 785 |
| 600 | 800 | 1300 | 785 |

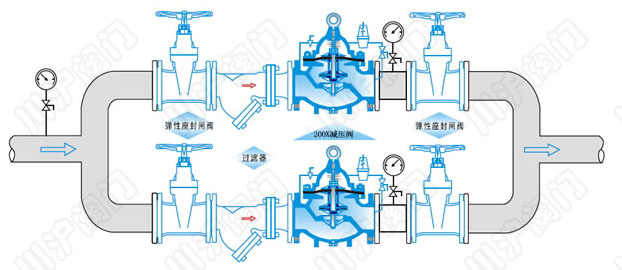

八、水用减压阀 安装须知
 |
九、水用减压阀 安装须知
1.要避免存留脏物、杂物进入减压阀减压保障系统。新建或者改造工程的减压系统管网，很可能遗留沙粒、麻丝、杂物。投运前，一般都应进行水冲洗，满足清洁要求后，最后装上减压阀和过滤器滤芯，这样才能避免杂物流入减压阀，杜绝减压阀卡芯现象。在系统进入工作后，保障减压系统的水流畅通与否，与设置在系统上的过滤器流通能力关系密切，如滤芯被杂物严重吸附，则会影响减压阀的工作，为此必需对过滤器进行定期检查，及时清除污秽。实践表明这项工作2至3个月必须进行一次，有些可调式(弹簧式、薄膜式)减压阀，其主阀或者导阀自身设置过滤器，同样需要定期拆洗滤芯。
2.1用1备的减压阀组应定期轮换工作。大部分高层建筑生活给水减压阀减压保障系统，是以给水竖向分区设置的，一般设在每一给水分区总管上。考虑到众多用户的用水可靠安全性(住宅每一分区有几十户至上百户，公共建筑如宾馆、饭店，每一分区有几十套客房……)，设计时减压阀应两套并列安装(1用1备)。减压通路两侧都辅以闸阀或蝶阀，可启闭任一减压通道，为使并列的两套减压阀通道能正常工作，常规一个月轮流交换一次，搁置时间过长减压通道死水结垢，减压元件阀芯会卡住失效。
3.注意减压阀的减压保障系统。无论选用比例式还是可调式减压阀，其减压比P1∶P2不宜选择过大，一般应控制在5∶1之内。超过这个范围易产生气蚀现象，损坏阀件，产生啸叫噪音。有些活塞式减压阀，制造厂在其阀体上加工一个直径1.5mm左右的小孔，其功能是让阀芯运动时起到透吸气作用，维护管理时应注意千万不要将小孔塞住，否则影响减压阀的正常运行。
4.注意检查比例式减压阀的安装位置。高层内减压阀设计安装的位置不妥，会出现减压阀阀后压力忽高忽低，管网压力严重偏离允许范围，伴随毁坏淋浴器，水管爆裂和损坏用户水表等事故发生；有时也会水流不畅，分区内出现无规律的断水现象，影响用户用水。出现类似事故，检查整个减压阀减压分区给水系统，无疑点可找；拆卸减压阀过滤器等元件并无异常；有些物业管理单位甚至怀疑减压阀的技术性能，多次调换新的减压阀，也不能解决问题。这时可从检查比例减压阀设计安装位置是否合理着手，认真检查管网系统是否存在等位倒虹管现象，即分区的输出管路标高相近。此类情况在主、副楼同一屋顶水箱，下给水供水系统中很容易出现。发现这些问题，可以考虑把比例减压阀安装位置提高一个层面(不能提得太高，必须顾全分区内用水设备的承压规范要求)；也可在主、副楼内，分设两组独立的比例减压阀给水系统。
下载：上海川沪阀门有限公司-产品样本-水用减压阀.PDF
水用减压阀链接：http://www.shchuanhu.com/products/jianyafa/200x.html
