锻钢截止阀

产品展示>> 截止阀>>锻钢截止阀
一、锻钢截止阀 产品概述

上海川沪阀门有限公司生产的JD41H、JD41Y锻钢截止阀,锻钢截止阀按照API 602标准设计制造,是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,本阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小 ,提供三种阀盖设计形式:螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式,有RF法兰、NPT螺纹、SW焊接式三种连接方式。
特点:
1. 全径或缩径;
2. 明杆支架式(OS & Y);
3. 自定心压板压套式;
4. 螺栓连接、缠绕垫片密封式阀盖;
5. 螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;
6. 整体式上密座;
7. 承插端符合ASMEB16.11;
8. 螺纹连接端(NPT)符合ANSI/ASMEB1.20.1。

二、锻钢截止阀 产品图片

锻钢截止阀 锻钢截止阀

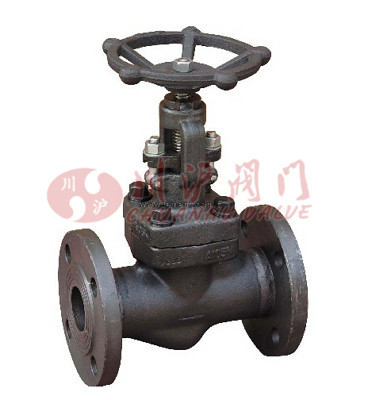

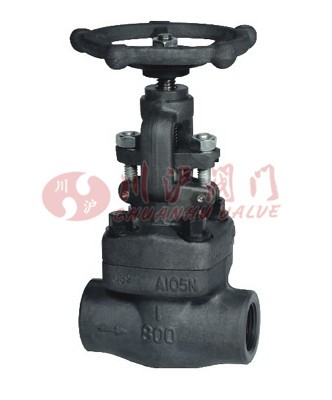

锻钢截止阀(内螺纹连接) 锻钢截止阀(法兰连接)
三、锻钢截止阀 产品型号

材质 国标型号 美标型号
A105 JD41H/Y-16C
JD41H/Y-25
JD41H/Y-40
JD41H/Y-64
JD41H/Y-100
JD41H/Y-160
JD41H/Y-C150
JD41H/Y-C300
JD41H/Y-C600
JD41H/Y-C900
JD41H/Y-C1500
JD41H/Y-C2500
304SS JD41H/Y-16P
JD41H/Y-25P
JD41H/Y-40P
JD41H/Y-64P
JD41H/Y-100P
JD41H/Y-160P
JD41H/Y-C150P
JD41H/Y-C300P
JD41H/Y-C600P
JD41H/Y-C900P
JD41H/Y-C1500P
JD41H/Y-C2500P
316SS JD41H/Y-16R
JD41H/Y-25R
JD41H/Y-40R
JD41H/Y-64R
JD41H/Y-100R
JD41H/Y-160R
JD41H/Y-C150R
JD41H/Y-C300R
JD41H/Y-C600R
JD41H/Y-C900R
JD41H/Y-C1500R
JD41H/Y-C2500R
四、锻钢截止阀 主要参数

试验项目(PN) 1.6 2.4 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
密封试验 1.76 2.75 4.4 7.04 11.0 17.6
气密封试验 0.6
适用温度 ≤425℃
适用介质 水、油品、蒸气
五、锻钢截止阀 结构图

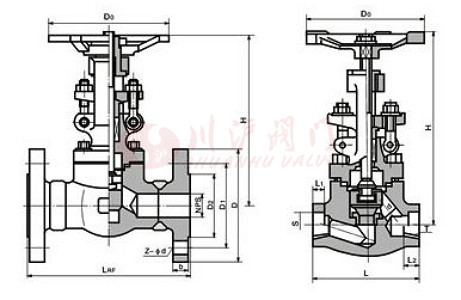

锻钢截止阀结构图
六、锻钢截止阀 连接尺寸

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
JD41H-16C   JD41H-25   JD41H-40   JD11H-16C   JD11H-25   JD11H-40   JD61H-16C   JD61H-25   JD61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 36 49 15 1-1/2 21 247 188
50 200 46 61 16 2 25 290 220
JD41H-64   JD11H-64   JD61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 36 49 15 1-1/2 21 258 188
50 210 46 61 16 2 25 405 220
JD41H-100   JD11H-100   JD61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 26 49 15 1-1/2 21 258 188
50 210 46 61 16 2 25 405 220
JD41H-160   JD11H-160  JD61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 188
40 170 36 49 15 1-1/2 21 258 220
50 210 46 61 16 2 25 405 220
七、锻钢截止阀 安装说明

截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
