美标截止阀

产品展示>> 截止阀>>美标截止阀
一、美标截止阀 产品概述

上海川沪阀门有限公司生产的J41H、J41Y、J41W美标截止阀,API美标截止阀执行ANSI和API标准,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
执行标准:
设计与制造:API 600
法兰尺寸:ANSI B16.5
结构长度:ANSI B16.10
对焊连接尺寸:ANSI B16.25
压力~温度:ANSI B16.34
检验与试验:GB13927

二、美标截止阀 产品图片

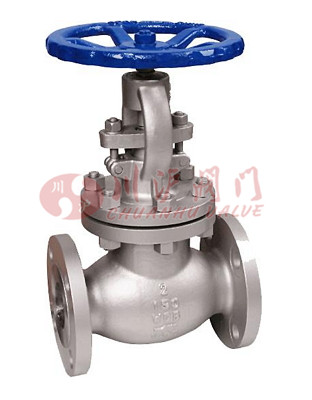

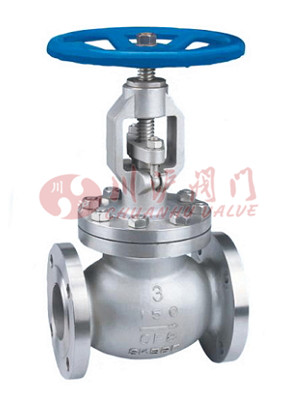

美标截止阀 美标截止阀
美标截止阀(铸钢法兰连接) 美标截止阀(不锈钢法兰连接)
三、美标截止阀 产品型号

阀体材质 型号
WCB J41H/Y-150C
J41H/Y-300C
J41H/Y-600C
J41H/Y-900C
J41H/Y-1500C
CF8 J41W-150P
J41W-300P
J41W-600P
J41W-900P
J41W-1500P

CF3 J41W-150R
J41W-300R
J41W-600R
J41W-900R
J41W-1500R
四、美标截止阀 主要参数

公称压力(Lb) 实验压力 工作温度(℃)
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
150 3.0 2.2 0.6 350
300 7.5 5.5 0.6
600 15.0 11.0 0.6
900 22.5 16.5 0.6
1500 30.0 22.0 0.6

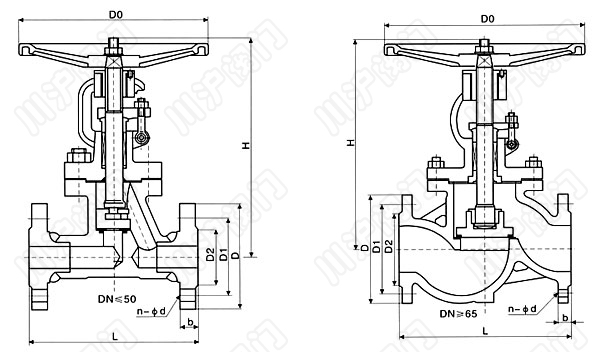

五、美标截止阀 结构图

J41H、J41Y、J41W 美标截止阀 结构图
六、美标截止阀 连接尺寸

DN 150Lb
in L D D1 D2 b n-φd H D0
1/2 108 89 60.5 35 11.2 4-16 241 100
3/4 117 98 69.9 43 12.7 4-16 241 100
1 127 108 79.2 51 14.2 4-16 242 125
11/4 140 117 89 63 16 4-16 280 160
11/2 165 127 98.6 73 17.5 4-16 286 160
2 203 152 120.7 92 19 4-16 368 200
21/2 216 178 139.7 105 22.4 4-19 387 200
3 241 190 152.4 127 24 4-19 411 250
4 292 229 190.5 157 24 4-19 454 250
5 356 254 216.0 186 24 8-22 455 350
6 406 279 241.3 216 25.4 8-22 541 350
8 495 343 298.5 270 28.4 8-22 651 450
10 622 406 362.0 324 30.2 12-25.4 800 450
12 698 483 431.8 381 32 12-25.4 1231 600
14 787 533 476.3 413 35 12-29 1450 600
16 914 597 539.8 470 36.6 26-29 1645 600
DN 300Lb
1/2 152 95 66.5 35 14.2 4-16 241 140
3/4 178 117 82.5 43 16 4-19 241 140
1 203 123 89 51 17.5 4-19 283 160
11/4 216 133 98.5 63 19 4-19 320 200
11/2 229 155 114.3 73 20.6 4-22.5 322 200
2 267 165 127 92 22.4 8-22.5 399 200
21/2 292 190 149.4 105 25.4 8-22.5 438 250
3 318 210 168.1 127 28.4 8-22.5 464 280
4 356 254 200.2 157 31.8 8-22.5 565 350
5 400 279 235 186 35 8-22.5 614 350
6 444 318 269.7 216 36.6 12-25.4 717 400
8 559 381 330.2 270 41.2 12-25.4 930 500
10 622 444 387.4 324 47.8 16-28.5 1012 550
12 711 521 450.8 381 50.8 16-32 1231 600
14 762 584 514.4 413 54 20-32 1450 600
16 864 648 571.5 470 57.2 20-35 1645 600
DN 600Lb
in L D D1 D2 b n-φd H D0
1/2 165 95 66.5 35 14.5 4-16 285 100
3/4 190 117 82.5 43 16 4-19 285 125
1 216 124 89 51 17.5 4-19 313 160
11/4 229 133 98.5 63 21 4-19 328 160
11/2 241 156 114.3 73 22.5 4-22.5 365 180
2 292 165 127 92 33 8-19 444 200
21/2 330 190 149.4 105 36 8-22.5 483 250
3 356 210 168.1 127 39 8-22.5 533 250
4 432 273 216 157 45 8-25.4 622 350
5 508 330 266.7 186 52 8-28.5 750 350
6 559 356 292.1 216 55 12-28.5 800 450
8 660 419 349.3 270 63 12-32 927 500
10 787 508 431.8 324 71 16-35 1257 600
12 838 559 489 381 74 20-35 1468 680
七、美标截止阀 安装说明

截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
