人工智能温度控制器

产品展示>> 控制器/调节仪>>人工智能温度控制器
一、人工智能温度控制器 产品概述

AI-518型温度控制器可将仪表的测量值对应为任意范围的线性电流输出,可作为一台有显示及温度变送输出功能的仪表使用,变送器精度为0.5级。可设置使用各种的热电偶/热电阻输入,任意设置温度变送范围及输出电流规格。变送精度高达0.2级。
温度控制器特点:
●输入采用测量精确稳定的数字校正系统,支持多种热电偶和热电阻规格,最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法,无超调,具备自整定(AT)功能。
●采用先进的模块化结构,提供丰富的输出规格,能广泛满足各种应用场合的需要,交货迅速且维护方便。
●人性化设计的操作方法,易学易用。
●允许自编辑操作权限及界面,并可自设定密码,形成"定制"自己的仪表。
●全球通用的100-240VAC输入范围开关电源或24VDC电源供电,并具备多种面板及外型尺寸供选择。
●抗干扰性能符合在严酷工业条件下电磁兼容(EMC)的要求。

二、人工智能温度控制器 产品图片

智能温度控制器
人工智能温度控制器(型号:AI-518)
三、人工智能温度控制器 技术参数

项目 参数
输入规格
(一台仪表即可兼容)

热电偶:K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等 热电阻:Cu50、Pt100 线性电压:0~5V、1~5V、0~1V、0~100mV、0~20 mV、0~500mV等
线性电流(需外接分流电阻):0~10mA、0~20mA、4~20mA等
扩充规格:在保留上述输入规格基础上,允许用户指定一种额外输入规格(可能需要提供分度表)

测量范围

K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)
E(0~800℃)、J(0~1000℃)、B(200~1800℃)、N(0~1300℃)
Cu50(-50~+150℃) 、Pt100(-200~+600℃)
线性输入:-9990~+30000由用户定义

测量精度 0.25%FS±1个测量单位
采样周期 每秒采样8次;设置数字滤波参数FILt=0时,响应时间≤0.5秒
控制周期 0.24-300.0秒可调
调节方式

位式调节方式(回差可调)
AI人工智能调节,包含模糊逻辑PID调节及参数自整定功能的先进控制算法

输出规格
(模块化)

继电器触点开关输出(常开+常闭):250VAC/1A 或30VDC/1A
可控硅无触点开关输出(常开或常闭):100~240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S) SSR电压输出:12VDC/30mA (用于驱动SSR固态继电器)
可控硅触发输出:可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块
线性电流输出:0~10mA或4~20mA 可定义 (安装X3模块时输出电压≥10.5V;X5模块输出电压≥7V)

报警功能 上限、下限、偏差上限、偏差下限等4种方式,最多可输出3路,有上电免除报警选择功能
四、人工智能温度控制器 接线方法

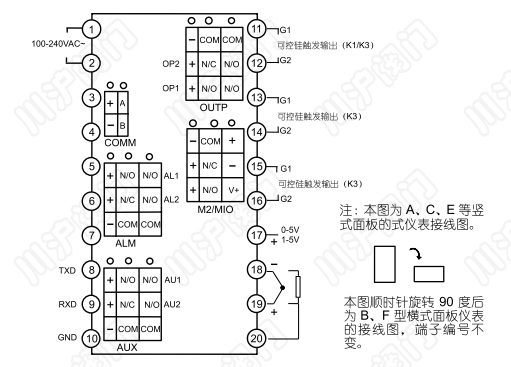

仪表后盖端子排布如图:
注:① 线性电压量程在500mV以 下的由19、18端输入,0~5V及1~5V 的信号由17、18端输入;
② 4~20mA 线性电流输入可用250欧变为1~5V电 压信号,然后从17、18端输入,也可 在MIO位置安装I4模块从14+、15-端 输入,或直接从16+、14-接二线制变 送器;
③ 不同分度号的热电偶采用的 热电偶补偿导线不同,采用内部自动 补偿模式时,补偿导线应直接接到仪 表后盖的接线端子上,中间不能转成 普通导线,否则会产生测量误差。
④ 主输出为电流、单路SSR电压输出时 由端子13+、11-输出。

五、人工智能温度控制器 面板说明

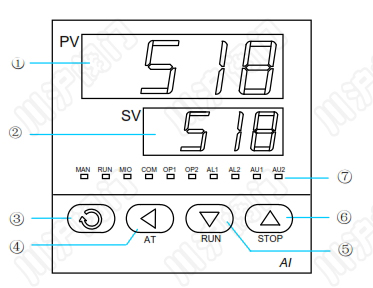

AI-518_人工智能温度控制器面板

① 上显示窗,显示测量值 PV、参数名称等
② 下显示窗,显示给定值 SV、报警代号、参数值等
③ 设置键,用于进入参数设置状态,确认参数修改等
④ 数据移位(兼定点控制操作)
⑤ 数据减少键(兼运行/暂停操作)
⑥ 数据增加键(兼停止操作)
⑦ 10 个 LED 指示灯,其中 MAN 灯本系列产品不用;
RUN 灯亮表示处于控制运行状态; MIO、OP1、 OP2、AL1、AL2、AU1、AU2 等等分别对应模块输入 输出动作;COM灯亮表示正与上位机通讯。

仪表上电后进入基本显示状态,此时仪表上、下显示窗分别显示测量值(PV)和给定值(SV),下显示窗还可 交替显示以下字符表示状态:①"orAL",表示输入的测量信号超出量程;②"HIAL"、"LoAL"、"HdAL"或 "LdAL"时,分别表示发生了上限报警、下限报警、偏差上限报警、偏差下限报警;③"StoP" 表示处于停止状 态;"HoLd"和"rdy"分别表示暂停状态和准备状态(仅AI-518P程序型仪表使用)。
注:若有必要也可关闭第②项报警字符闪动功能以避免过多的闪动(将ADIS参数设置为oFF),

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
