低温闸阀

产品展示>> 低温阀门>>低温闸阀
一、低温闸阀 产品概述

上海川沪阀门有限公司生产的DZ40Y 低温闸阀,低温闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
特点:
1、上游端开泄放孔防止中腔异常升压。
2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料,垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式,适用于各种工程需要。
适用场景:
DZ40Y 型低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。

二、低温闸阀 产品图片

低温闸阀

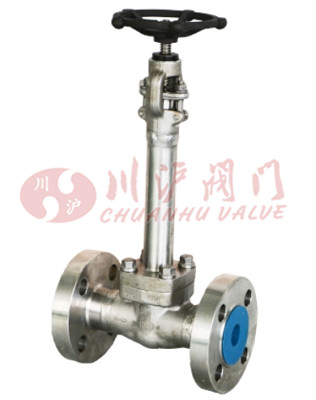

低温闸阀(不锈钢法兰连接)
三、低温闸阀 主要技术参数

型号 DZ40Y-16 DZ40Y-25
工作压力(MPa) 1.6 2.5
适用温度(℃) LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
材料 阀体、闸板、阀盖、支架 LC3、LCB、LCC、1Cr18Ni9Ti
填料 浸四氟乙烯石棉绳
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 1Cr18Ni9Ti
垫片 低温石棉
四、低温闸阀 执行标准

设计与制造 结构长度 连接法兰 检验与试验
GB/T 12234 GB/T 12221 JB/T 79 JB/T 9092
五、低温闸阀 性能规范

型号 DZ40Y-16 DZ40Y-25
公称压力(MPa) 1.6 2.5
密封试验压力(MPa) 1.76 2.75
壳体试验压力(MPa) 2.4 3.75
适用温度(℃) LC3≥-101℃,316SS≥-196℃
材料 阀体、闸板、阀盖、支架 LC3,316SS
填料 浸四氟乙烯石棉绳
手轮 QT450-10
阀杆螺母 ZCuA110Fe3
阀杆 316SS
垫片 低温石棉

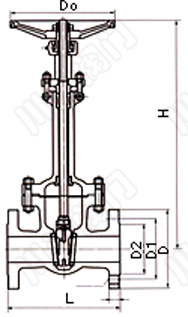

六、低温闸阀 结构图

DZ40Y _低温闸阀结构图_截止阀厂家
七、低温闸阀 连接尺寸

低温闸阀外形尺寸
公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H D0
DZ40Y-16
20 150 105 75 55 14 4-14 320 140
25 160 115 85 65 14 4-14 350 160
32 180 135 100 78 16 4-18 385 180
40 200 145 110 85 16 4-18 420 200
50 250 160 125 100 16 4-18 540 240
65 270 180 145 120 18 4-18 610 240
80 280 195 160 135 20 8-18 690 280
100 300 215 180 155 20 8-18 780 300
125 325 245 210 185 22 8-18 930 320
150 350 280 240 210 24 8-23 980 360
200 400 335 295 265 26 12-23 1180 400
250 450 405 355 320 30 12-25 1390 450
300 500 460 410 375 30 12-25 1620 560
DZ40Y-25
20 150 105 75 55 16 4-14 320 140
25 160 115 85 65 16 4-14 350 160
32 180 135 100 78 18 4-18 385 180
40 200 145 110 85 18 4-18 420 200
50 250 160 125 100 20 4-18 540 240
65 270 180 145 120 22 8-18 610 240
80 280 195 160 135 22 8-18 690 280
100 300 230 190 160 24 8-23 780 300
125 325 270 220 188 28 8-25 930 320
150 350 300 250 218 30 8-25 980 360
200 400 360 310 278 34 12-25 1180 400
250 450 425 370 332 36 12-30 1390 450
300 500 485 430 390 40 16-30 1620 560

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
