电动刀闸阀

产品展示>> 电动闸阀>>电动刀闸阀
一、电动刀闸阀 产品概述

上海川沪阀门有限公司生产的PZ973H、PZ973F、PZ973Y 电动刀闸阀,电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。
特点:
1、超短结构长度,节省材料,可使管路系统整体重量大大减轻。
2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。
4、配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。
适用场景:
PZ973H、PZ973F、PZ973Y 电动刀闸阀通径范围:DN50~DN800,使用温度:≤ 100℃,应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。

二、电动刀闸阀 产品图片

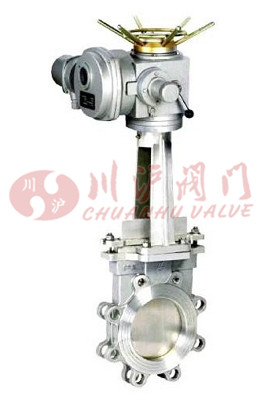

电动刀闸阀

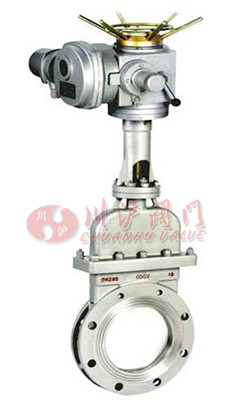

电动刀闸阀(不锈钢法兰连接)
三、电动刀闸阀 产品型号

阀体材质 型号
碳钢 PZ973H、PZ973F、PZ973Y-10C,PZ973H、PZ973F、PZ973Y-16C
不锈钢 PZ973H、PZ973F、PZ973Y-10P,PZ973H、PZ973F、PZ973Y-16P
四、电动刀闸阀 零部件材料

型号 材料
阀体 阀杆 密封面 填料
PZ973H-10C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P CF8 (304) 0Cr18Ni9 (304)
PZ973Y-16P
五、电动刀闸阀 主要技术参数

型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ973H-10C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

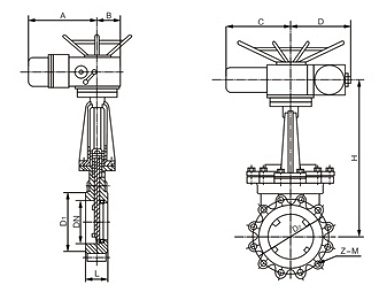

六、电动刀闸阀 结构图

PZ973H、PZ973F、PZ973Y_电动刀闸阀结构图
七、电动刀闸阀 连接尺寸

MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450
八、电动刀闸阀 安装说明

1.电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接,特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀,启闭力矩较大。为了减小启闭力矩,可采用安装旁通阀的办法。旁通阀安装在主闸阀外部,它的进出口与主闸阀的两侧练练连接,并联联通。主闸阀开启前应先开通旁通阀,进入阀后,使主闸阀闸板前后的压力差减小,从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀,密封性能不及截止阀。闸阀主要"职责"是"断流",以及以最小的阻力:"续流"。它不宜用作调节介质的流量和压力,如长期用于调节,密封面易被介质冲刷磨损,影响密封性能。
5.电动闸阀的介质温度、压力,对使用的可靠性应引起注意。在高温、高压时,由于温度的变化可能使闸板锲死,同时因各处介质温度不均匀,易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
