低温阀门的检验与试验

发表时间:2022-12-28, 编写人:上海川沪阀门有限公司

1.低温阀门检验标准

API-598《阀门的检验与试验》
BS6364《低温阀门》
GB/T5677《铸钢件射线照相检测》
JB/T6440《阀门受压铸钢件射线照相检测》
ASTME142《射线照相的质量控制》
ASTMA388《重型钢锻件的超声波检验用标准实施规程》
GB/T12224《钢制阀门一般要求》
GB/T24925《低温阀门技术条件》

2.低温阀门的检验与试验

(1)低温阀门毛坯的无损检验阀门为铸件时,根据SH3501-2011的规定或技术协议决定是否进行射线探伤检验。射线探伤检查范围应符合ASMEB16.34标准,检查方法按标准GB/T5677《铸钢件射线照相检测》或按ASTME142进行。检查结果应符合气孔(A)不低于级,夹砂(B)不低于I级,缩孔(CA、CB、CC、CD)不低于I级,热裂纹和冷裂纹(D、E)无,嵌入物无。

阀门为锻造件时,所有承压锻件必须100%进行超声波探伤检验,超声波探伤检验按ASTMA388的规定。

(2)低温阀门的常温状态检验与试验低温阀门常温状态检验与试验,执行API6D及API598标准的规定。

①壳体试验低温阀壳体试验的方法和要求与普通阀门相同。但是,对于不锈钢阀门,水压试验所用水的氯化物含量不应超过30×10-6(30ppm)。水压试验后,阀门的每个零部件应彻底清洗并清除油渍。

②壳体密封试验水压或气压壳体试验后在阀体和阀盖的连接处,阀门的填料处抹上肥皂液或浸入水中,用干燥的无油空气或氮气进行壳体的密封试验,其余与普通阀门相同。

③阀座的密封试验用干燥的无油空气或情性气体进行试验,其余与普通阀门相同。

(3)低温阀门的低温密封试验低温阀门的试验与普通阀门有很大的不同,低温阀门在-196℃或技术协议中规定的低温下进行低温密封试验,进行低温密封试验必须有低温装置及氨检漏专用设备,方可对低温阀门在低温状态下进行密封性能的检测。

①检测能力根据保温容器蓄冷槽的大小检测范围如下。
公称尺寸:DN600公称压力:sPN250
试验温度:-196℃测试精度:气体4He.5×10-12mbar·L/s;气体3He,5×10-10mbar·L/s。
②检验标准参照BS6364《低温阀门》标准或GB/T24925《低温阀门技术条件》。
③检测手段及步骤试验项目包括壳体试验、壳体密封试验、阀座密封试验和低温试验。
④低温试验低温密封试验装置(图9)在阀门常温试验合格后进行。试验前应清除阀门水分和油脂,按紧螺栓至预定的转矩或压力记录其数值。用符合试验要求的热电偶与阀门连接,试验过程中监测阀体、阀盖的温度。低温试验冷却介质为液氮与酒精的混合液或液氮,试验介质为氨气。

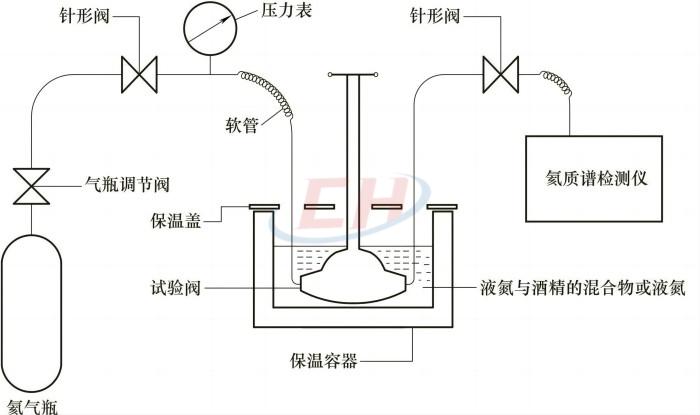

低温试验低温密封试验装置(图9)

低温试验低温密封试验装置(图9)

低温密封试验(图10、图11)时将阀门两端的盲板和Z字形引出管安装好并放在相应的低温试验槽里并连接好所有接头,保证阀门填料处在容器上部,且温度保持在0℃以上。在常温及1.0MPa压力下,使用氨气做初始检测试验,确保阀门在合适的条件下进行试验。

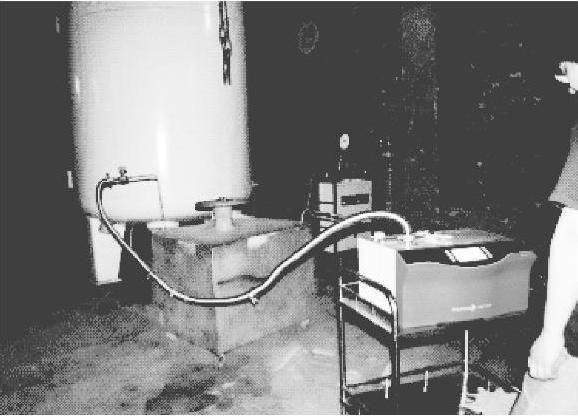

图10  -196℃低温阀门在液氧中做低温密封性能试验的全景

图10 -196℃低温阀门在液氧中做低温密封性能试验的全景

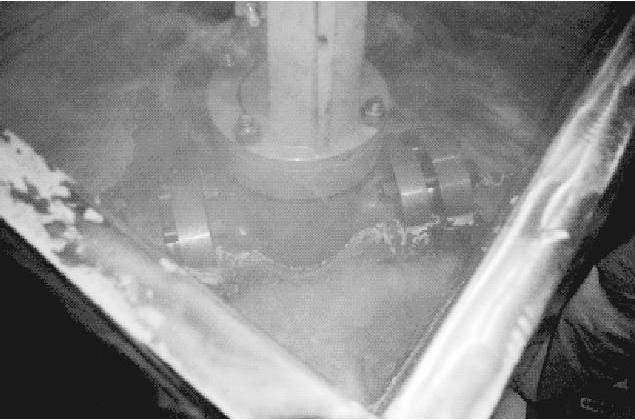

图11  -196℃低温阀门在液氮中做低温密封性能试验的近距离俯瞰照

图11 -196℃低温阀门在液氮中做低温密封性能试验的近距离俯瞰照

将阀门浸入液氮与酒精的混合液或液氮中冷却至阀门低温工况温度其酒精的混合液或液氮的水平面盖住阀体与阀盖。

在低温工况温度下按下列步骤进行操作

a.在试验温度下,在酒精的混合液或液氨中浸泡阀门,直到各处的温度稳定为止用热电偶测量保证阀门各处温度均匀。

b.在试验温度下,对阀门的密封检测试验。

C.在试验温度和阀门的试验压力下,开关阀门5次做低温操作性能试验,配有驱动装置的阀门按上述要求做动作试验。

d.在最大阀门试验压力下,按阀门的正常流向做阀门密封试验,用检漏仪测量泄漏量时,其泄漏率应符合BS6364-1998标准中的“对于金属密封阀门,最大允许泄漏率应为0.3mm3/s×公称尺寸DN:对于软密封阀门在试验的时间内应无可见泄漏”。

e.阀门处在开启位置时,关闭阀门出口端的针形阀,并向阀体加压至密封试验压力保持15min,检查阀门填料处、阀体和阀盖连接处的密封性。

f.阀盖上密封的检查,有上密封的阀门应做上密封试验,试验时阀门全开,两端密封,向阀内通入氨气至密封试验压力为止松开填料压盖,检查上密封的密封性。低温性能的试验结果应符合表12的规定。

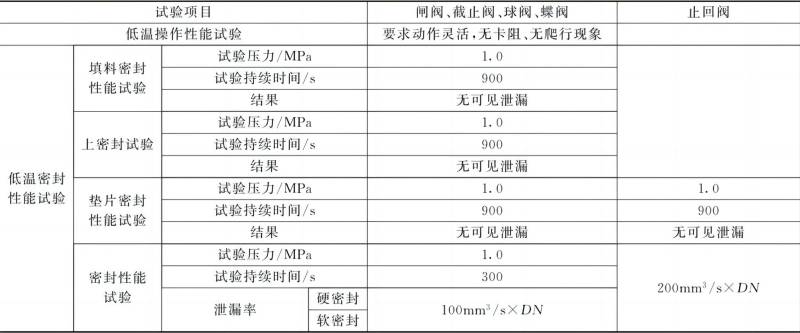

表12阀门的低温性能试验

表12阀门的低温性能试验

低温试验后,将阀门恢复到环境温度,重复阀门的氨气检验试验,测量并记录阀门的泄漏量、开关转矩并把结果与所得读数进行比较。低温试验合格的阀门应进行清洁、干燥,阀门处于关闭状态。
