控制阀在常减压蒸馏装置中的应用
发表时间:2022-2-21, 编写人:上海川沪阀门有限公司
控制阀是过程自动化装置中极为重要的元件之一,其工作性能的好坏直接关系到控制系统的投运和工艺装置的运行,一旦控制阀出现故障,整套控制系统就会失灵。控制阀种类繁多,不同阀门的结构和材料各不相同,用户的需求也千差万别。控制阀被用于各种工业工况,下面以其在石化工业中的应用为例做简要描述。

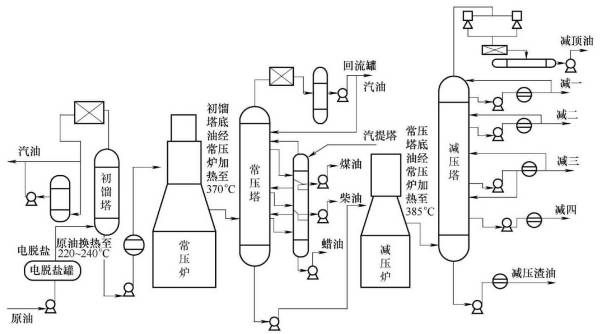

在常减压蒸馏装置中,控制阀主要控制介质,包括原油、脱盐水、高压燃料气、燃料油、蒸汽、除氧水、净化水等的压力及流量等。在蒸汽管线中,高使用温度达到了400℃,常一、常二线,减二、减三线及部分燃料油、闪底油的温度都达到了250℃左右。常减压蒸馏装置流程图如图所示。
(1)工艺流程 常减压蒸馏装置的主要工艺流程:原油罐区→电脱盐→初馏塔→常压炉→常压塔→减压炉→减压塔→产品罐区→中间罐区。
(2)介质特点 黏度大、易凝结、流量大、温度高、高硫原油居多。
(3)对控制阀的要求 口径大、流通性好、常压高温及常温较多。
(4)主要应用的阀门类型 常减压装置中的主要阀门类型见下表。
单元 | 主要系统、环境、介质 | 主要应用阀门类型 |
---|---|---|
常减压炉 单元 | 常压炉加热原油分路人常压塔(370℃原 油、油气) | 4"〜10"调节阀、凸轮挠曲阀 |
高压瓦斯入常、减压炉流路(高压瓦斯) | 2"~6"调廿阀 | |
燃料油流路流量控制(燃料油) | 1"~4"调节阀、硬密封球阀 | |
燃料气、高压燃料气流路流量控制(燃料 气) | 2"〜8"调节阀、硬密封球阀 | |
分路入减压塔 | 1"〜4"调节阀、硬密封球阀 | |
常压蒸•墙 单元 | 常底油入减压炉流路(常底油、常渣) | (大口径)调节阀、凸轮挠曲阀 |
常顶循流路(常顶循油及其他液体) | 三通系列调行阀、(大口径)调节阀、凸轮挠曲阀、二通调节阀 | |
常顶气、常顶冋流流路(常顶气、常顶 水) | 1"~6"调节阀 | |
常顶油出装置(主要为汽油) | 6"左右调节阀 | |
常顶含硫污水流路(含硫污水) | (大口径)调节阀、凸轮挠曲阀 | |
常•线、常一线、常三线,山装置(油品 及其他液体) | (大口径)调节阀、凸轮挠曲阀 | |
常一中油、常二中油及常一中、常二中回 流流路 | (大口径)调节阀、凸轮挠曲阀、 二通调节阀 | |
减压蒸僧 中元 |
减顶油流路(减顶油出装置) | V系列偏心旋转阀、1"~2〃小口径 调节阀 |
减顶循(一、一段减顶循) | 3"~8 "调节阀 | |
减顶含硫、污水流路(含硫污水) | 1"〜4"调节阀(抗H2S) | |
减顶瓦斯流路(瓦斯、其他气体) | G系列球阀、2"〜4"调节阀 | |
减一线、减一线、减三线、减四线、减五 线岀装置(油品及其他液体) | 3"~ 18"调节阀、凸轮挠曲阀、三 通阀 | |
减一中、减一中流路 | 3"~ 18"调节阀、凸轮挠曲阀、三 通阀 | |
减渣(一、二段)、冷渣油、热渣油出装置 | 3"~8"调节|阀、16"大口径三通调节阀 | |
其他供给 循环单元 | 给水、净化水、排污水流路 | 1"〜8"调节阀 |
蒸汽流路(汽提、过热、饱和、低压和中 压蒸汽) | 1"〜12"调节阀 | |
除氧水、贫胺液、富胺液流路 | 1"〜12〃调节阀 | |
封池管路液位、压力控制(封油) | 1"〜6"调节阀 |
