管夹阀的结构和性能特点

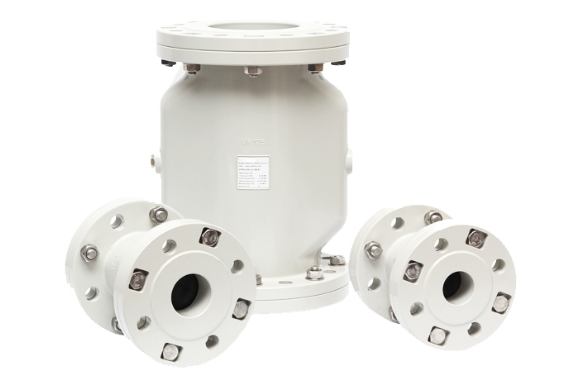

管夹阀分支撑套筒和无支撑套筒两类。图中所示是无支撑套筒的管夹阀,这是常用的管夹阀。一个弹性套筒安装在一个对开金属阀体内,使流体只与套筒接触。金属阀体是铸铁或铝材料的压力容器,操作的气压应比流体压力大。套筒的通径与管道通径一致,管夹阀全开时,阀两端没有压降。套筒与阀体之间用压缩空气、液体或工艺流体加压。当压力挤压套筒时,套筒管道对流体产生限制,形成压降,调节流体流量。压力消失时,在套筒弹性力作用下恢复原形。这类管夹阀适用于DN25~DN1200mm,可含固体颗粒的流体。
支撑套筒的管夹阀由一个等高的带插槽的管道支撑,它被密封在压力箱内。支撑管被一个成型的封堵分为进口和出口,封堵用于防止流体直接进人管道。进入阀门的流体被迫通过插槽径向流出管道。以该方法升起弹性套简离开它环绕的阀座,流体必须径向流动返回管道,排出阀门。流体压力提升套筒,使其脱离支撑管阀座。流体的力由控制流体的压力和弹性套筒产生的弹性力抵消。这类管夹阀适用于额定工作压力<10MPa,DN<300mm 的清洁流体。
套筒应选用热塑性,并具有良好耐磨性和化学相容性的弹性材料,例如,氯化丁基橡胶、乙丙橡胶、氯丁橡胶、聚氨酯和氟橡胶等。
管夹阀的特点如下。
1.可调比较小,根据套筒的结构,一般为8~26。
2.没有阀杆和填料等,密封性好,可达气泡密封的要求。
3.可处理夹带固体的流体。
4.对开式管夹阀,由于套筒的故障会造成被控流体外泄等严重事故。
5.受弹性材料的限制,耐温和耐压性差,一般连续应用的温度不应超过200"C。
